Пистолет с пульками

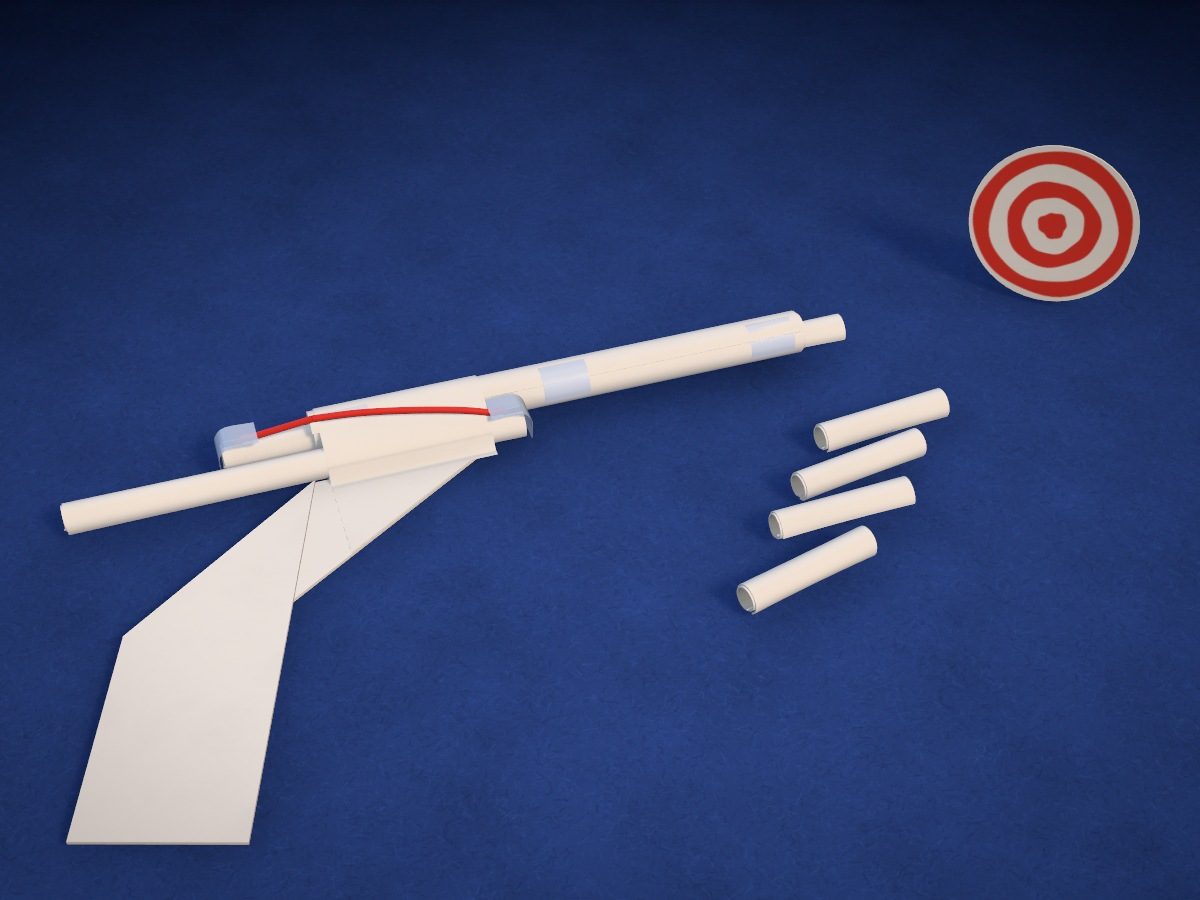

Пистолет из трёх листов белой бумаги. Ствол, поршень и рейка — трубочки, скрученные на карандашах, рамка с рукоятью — лист, сложенный вчетверо. Резинка тянет поршень вперёд, и он выбивает пульку из ствола. К нему — пять пулек и мишень на ножке.

• Средне
• 3 листа A4
• 3 трубочки
• 5 пулек
• 1 резинка

Сделать через камеру телефонаКод урока: 9435

В VanGami шаблон появляется на вашем листе через камеру телефона — принтер не нужен. Обведите, вырежьте, сложите и склейте. Ниже — все шаги текстом.

Что понадобится

• 3 листа A4 — офисная 80 г/м²
• Маркеры
• Карандаш — и ластик
• Линейка — 20–30 см
• Ножницы — небольшие
• Клей-карандаш — или ПВА
• Скотч — узкий, прозрачный
• Канцелярская резинка — диаметром около 6 см
• Второй карандаш — такой же, как первый: толщиной около 7 мм, не короче 15 см. На одном скручивают поршень, рейку и пульки, на двух вместе — ствол
• Стакан — подставка для телефона

Шаги

Лист 1

1. Лист 1: лист ствола. Сейчас под камерой должен лежать лист ствола. Листов шаблона — 3.
2. Ствол и поршень. Обведите по линейке две детали: квадрат 15 × 15 см — ствол, прямоугольник 15 × 10 см — поршень.
3. Полоса клея. У верхнего края прямоугольника проведите линию в 1,5 см от края. Полоса над ней — место для клея: к ней будете скручивать. Квадрату она не нужна.

Лист 2

4. Лист 2: лист пулек и мишени. Уберите прежний лист и положите на его место лист пулек и мишени, край в край. Телефон не двигайте — масштаб останется тем же.
5. Рейка и пульки. По линейке: прямоугольник 13 × 10 см — рейка, длинная полоса 20 × 8 см — пульки.
6. Пульки: линии реза. Разделите длинную полосу на пять частей по 4 см — четырьмя сплошными линиями.
7. Полосы клея. У обеих деталей — линия в 1,5 см от длинного края, как на экране. За ней — место для клея.
8. Мишень и ножка. Обведите круг диаметром 5,2 см и полоску 2 × 5,2 см.
9. Ножка: сгиб. Поперёк полоски, в 1,2 см от конца, — линия сгиба пунктиром с точкой.
10. Мишень: кольца. Нарисуйте внутри круга четыре кольца — как на экране. Ровность не важна.
11. Раскрасьте: мишень. Красным — через одно кольцо: край, середину и яблочко.

Лист 3

12. Лист 3: лист рукояти. Уберите прежний лист и положите на его место лист рукояти, край в край. Телефон не двигайте — масштаб останется тем же.
13. Рамка с рукоятью: контур. Обведите по линейке: длинный прямоугольник, справа — два выреза-уголка, сверху — клапан со скошенным концом.
14. Рамка с рукоятью: сгибы. Линии сгиба не режут: пунктир — сгиб от себя, пунктир с точкой — на себя. Три длинные и косую подпишите номерами, как на экране.

Резка

15. Вырежьте: ствол и поршень — 2 шт. Вырежьте квадрат и прямоугольник — ровно по линиям, углы прямые.
16. Вырежьте: рейка и пульки — 2 шт. Вырежьте рейку и длинную полосу. Полосу на части пока не режьте.
17. Вырежьте: мишень и ножка — 2 шт. Вырежьте круг и полоску-ножку.
18. Вырежьте: рамка с рукоятью. Вырежьте деталь целиком, вместе с клапаном. Справа — два выреза-уголка: режьте к вершине с двух сторон.
19. Разрежьте полосу на пульки. Длинную полосу разрежьте по четырём линиям: получится пять листков 4 × 8 см — по одному на пульку.

Скрути

20. Поршень и рейка — на карандаше. Смажьте клеем полосу у дальнего края. С ближнего края туго накатайте лист на карандаш — он лежит вдоль длинной стороны, — прижмите шов и вытащите карандаш. Так скрутите поршень и рейку.
21. Пять пулек. Пять листков скрутите на карандаше так же, с клеем, — короткой стороной вдоль карандаша. Получатся пульки длиной 4 см.
22. Ствол — на двух карандашах. Два карандаша сложите вместе и стяните скотчем у концов. Без клея туго накатайте на них квадрат, край закрепите тремя кусочками скотча.
23. Проверьте ход. Вытащите карандаши и сожмите ствол с боков — он станет круглым. Вставьте поршень, потом пульку: они ходят свободно, а просвет над поршнем у́же карандаша — 2–5 мм.
24. Надрезы под резинку. На одном конце поршня и на одном конце рейки сделайте по два надреза глубиной 5 мм: режьте с торца вдоль трубочки, второй надрез — точно напротив первого. В них ляжет резинка.

Сложи

25. Лист рукояти — пополам. Переверните лист линиями вниз, клапаном от себя. Сложите пополам — ближний край к дальнему; клапан остаётся торчать.
26. Ещё раз пополам. Сложите ещё раз так же. Вышла плотная полоска в четыре слоя шириной 4,2 см: прогладьте сгибы, слои промажьте клеем.
27. Косой сгиб. Переверните полоску линией 3 вверх: клапан — справа, от себя. Согните по косой линии на себя, прогладьте и промажьте под сгибом клеем: рукоять ушла вниз под углом.

Сборка

28. Рейка к стволу. Приложите рейку к стволу сбоку: конец с надрезами заходит на ствол на 6 см, надрезы смотрят вверх и вниз. Промажьте клеем линию касания и прижмите.
29. Рамка и клапан. Намажьте клапан клеем и положите на него трубочки: рейка — вдоль края рамки, носик рамки не доходит до надрезов на 1 см. Оберните клапан вокруг ствола и рейки: скошенный конец ляжет на рамку вдоль её косого края.
30. Поршень. Вставьте поршень в ствол сзади, надрезами назад. Надрезы — вверх и вниз, как у рейки.
31. Резинка. Проденьте резинку в надрезы рейки. Обе пряди отведите назад — одна поверх пистолета, другая под ним — и заведите в надрезы поршня. Оба торца заклейте кусочком скотча, чтобы резинка не соскочила.
32. Мишень на ножке. Ножку согните по линии. Короткую её часть приклейте к обороту мишени чуть выше середины, длинной частью к краю — на неё мишень обопрётся.

Стреляй

33. Зарядите. Вставьте пульку в дуло и протолкните до поршня: он отъедет назад, а пулька выглядывает на 0,5–1,5 см. Мишень поставьте в 20–30 см от дула.
34. Выстрел. Держите пистолет за рукоять, ствол — ровно или чуть вверх. Оттяните поршень за хвост на 5 см и отпустите — он выбьет пульку из ствола.

Готово. Пистолет готов. Стреляйте только по мишени — не в людей и не в животных.
