Escopeta de dardos

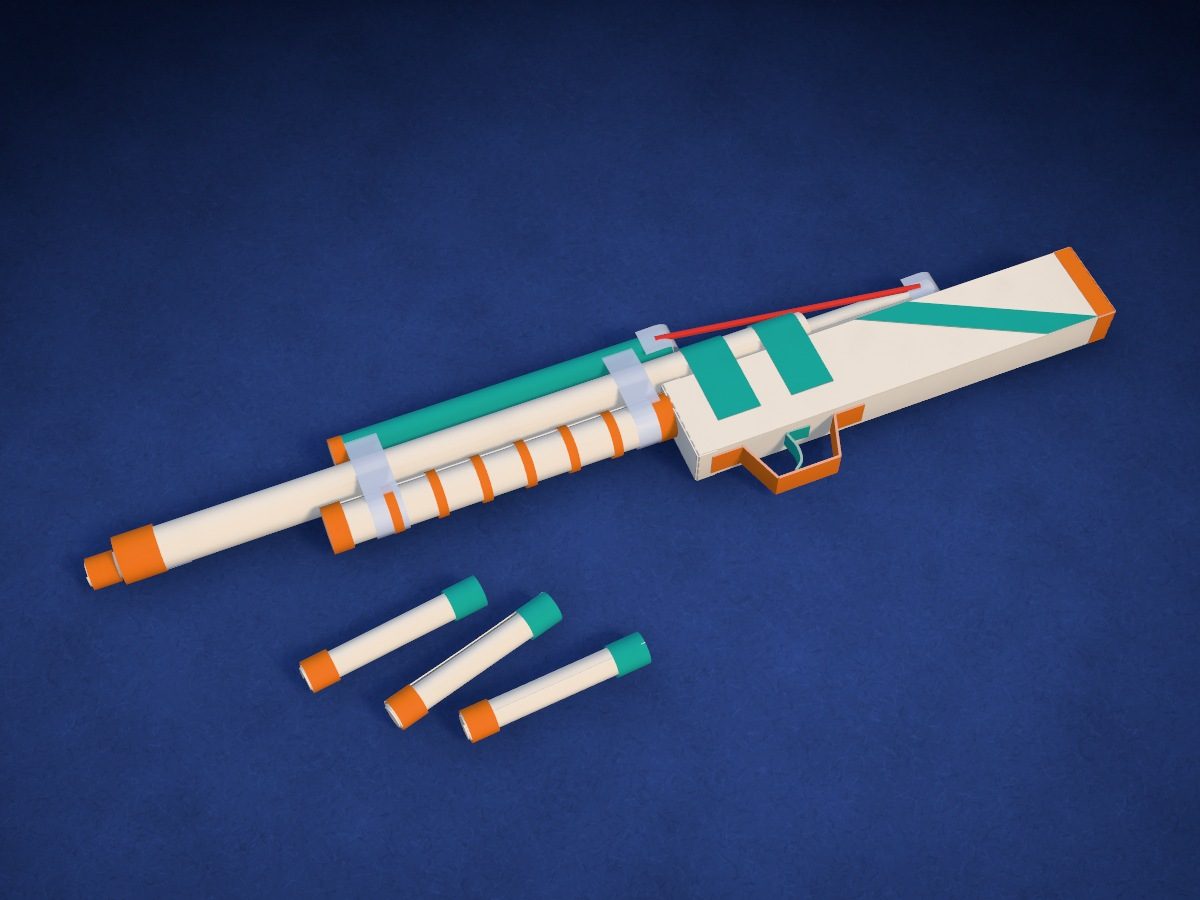

Una escopeta de 31 cm de largo hecha con tres hojas de papel de oficina. El cañón, el émbolo, el guardamanos, el riel de mira y los dardos son tubos enrollados en lápices; el cuerpo con la culata es un bloque hecho con una tira doblada y dos tubos por dentro. Una banda elástica jala el émbolo: jálalo hacia atrás por la cola y suéltalo, y el dardo sale disparado del cañón. El guardamanos va pegado y no se mueve. Se hace cómodo en dos tandas: primero los tubos y luego el armado.

• Difícil
• 31 cm de largo
• 4 dardos
• 3 hojas tamaño carta
• 1 banda elástica

Hazlo con la cámara del teléfonoCódigo de la lección: 2132

En VanGami la plantilla aparece sobre tu hoja a través de la cámara del teléfono, sin impresora. Cálcala, recorta, dobla y pega. Abajo están todos los pasos en texto.

Qué necesitas

• Hoja tamaño carta — papel de oficina, 80 g/m²
• Marcadores
• Lápiz — y borrador
• Regla — 20–30 cm
• Tijeras — pequeñas
• Pegamento en barra — o pegamento blanco
• Cinta adhesiva — angosta, transparente
• Dos hojas tamaño carta más — el mismo papel: la segunda hoja es para el cañón, el émbolo y los dardos; la tercera, para el inserto del bloque, y la mitad queda de repuesto
• Segundo lápiz — igual que el primero: de unos 7 mm de grosor, nuevo, de al menos 18 cm; entre los dos se enrollan el cañón, el guardamanos y el inserto
• Banda elástica — de 6–7 cm de diámetro (doblada por la mitad: 9–11 cm); si es más larga no pasa nada, le haces un nudo
• Vaso — soporte para el teléfono

Pasos

Calcar

1. Guardamonte, gatillo y tapas. Calca con la regla la tira larga y la corta (el guardamonte y el gatillo) y las dos cruces (las tapas del bloque). Dibújalas en el cuarto inferior derecho de la hoja: los otros tres cuartos son para el bloque, el guardamanos y el riel de mira.
2. Guardamonte, gatillo y tapas: dobleces. Las líneas de doblez son punteadas: no se corta por ellas. En las tiras, la línea larga es la número 1 y las cortas son la 2; en las cruces, la línea punteada rodea el centro.
3. Monturas y rayas. Calca con la regla dos tiras largas (las monturas) y dos rayas inclinadas para la culata: una es el espejo de la otra. Dibújalas en el mismo cuarto, debajo del guardamonte y las tapas.

Colorear

4. Naranja. Colorea las áreas de este color. Pasa el marcador en una sola dirección: así quedan menos rayas.
5. Turquesa. Ahora las áreas de este color.

Cortar

6. Recorta: guardamonte, gatillo y tapas — 4 pzas. Recorta las dos tiras y las dos cruces. En las cruces, corta hacia las esquinas interiores desde los dos lados.
7. Recorta: monturas y rayas — 4 pzas. Recorta dos monturas y dos rayas inclinadas.
8. Primera hoja en cuartos. Dobla la hoja por la mitad a lo ancho y corta por el doblez. Dobla también cada mitad por la mitad, borde corto con borde corto, y corta: cuatro cuartos de 10.8 × 14 cm.
9. Segunda hoja a la mitad. Dobla la segunda hoja por la mitad a lo ancho y corta por el doblez. Una mitad es el cañón: déjala a un lado.
10. Tiras para el émbolo y los dardos. Dobla la otra mitad por la mitad a lo largo y córtala: dos tiras de 21.6 × 7 cm. Una es el émbolo. La otra dóblala dos veces por la mitad, borde corto con borde corto, y corta por los dobleces: cuatro hojitas para los dardos.
11. Tercera hoja para el inserto. Corta también la tercera hoja por la mitad a lo ancho y dobla una de las mitades otra vez por la mitad, borde corto con borde corto, y corta. Los dos cuartos son para el inserto del bloque; la otra mitad queda de repuesto.

Enrollar

12. Émbolo y riel de mira sobre un lápiz. Pon pegamento en una franja de 1.5 cm junto al borde lejano de la tira. Desde el borde cercano, enróllala con fuerza sobre un lápiz (el lápiz va a lo largo del lado largo), presiona la unión y saca el lápiz: es el émbolo. Enrolla igual un cuarto para el riel de mira, con el lápiz a lo largo del lado corto.
13. Cuatro dardos. Enrolla las cuatro hojitas en el lápiz igual, con pegamento: el lado corto a lo largo del lápiz. Saldrán dardos de 5 cm de largo.
14. Guardamanos en dos lápices. Junta dos lápices y átalos con cinta cerca de los extremos. Pon pegamento en una franja de 1.5 cm junto al borde lejano del cuarto y enróllalo sobre los lápices (van a lo largo del lado corto). Saca los lápices y aprieta el tubo por los lados: quedará redondo.
15. Inserto del bloque. Enrolla igual los dos cuartos de la tercera hoja, con pegamento: los lápices a lo largo del lado largo. Saca los lápices y aprieta los tubos por los lados: quedarán redondos, de unos 1.3 cm de grosor.
16. Cañón — en dos lápices. Enrolla con fuerza la media hoja sin pegamento sobre los mismos lápices (van a lo largo del lado largo). Fija el borde con tres trocitos de cinta adhesiva.
17. Revisa el movimiento. Saca los lápices y aprieta el cañón por los lados para que quede redondo. Mete el émbolo y luego un dardo: deben moverse con libertad, con una holgura de 3–5 mm por encima.
18. Cortes para la banda elástica. En un extremo del émbolo y en un extremo del riel de mira haz dos cortes de 5 mm de profundidad: corta desde la punta a lo largo del tubo, con el segundo corte justo enfrente del primero. En ellos se apoyará la banda elástica.
19. Anillos en el cañón y el guardamanos. Apoya el marcador naranja sobre el tubo y hazlo rodar con la palma: saldrá un anillo parejo. Cañón: un anillo de 1 cm en la punta, que es la boca. Guardamanos: un anillo en cada extremo y seis anillos entre ellos.
20. Riel de mira y dardos. Colorea el riel de mira de turquesa y el extremo sin cortes de naranja: es la mira delantera. Cada dardo tiene en un extremo la punta naranja y en el otro la cola turquesa.

Doblar

21. Bloque: ocho franjas. Dobla por la mitad a lo largo el último cuarto de la primera hoja (borde largo con borde largo), luego otra vez y otra vez más. Ábrelo: siete dobleces y ocho franjas de 1.3 cm.
22. Dobla el bloque. Coloca los dos insertos en las franjas 4 y 5 y dobla el bloque alrededor de ellos por los dobleces 2, 3, 5 y 6. Pon pegamento en las dos últimas franjas y presiónalas sobre las dos primeras.
23. Tapas del bloque. En las cruces, dobla las pestañas por las líneas punteadas, ponles pegamento y colócalas en los extremos del bloque como tapas: la tapa trasera naranja en un extremo y la tapa blanca en el otro.
24. Guardamonte y gatillo. Dobla las dos tiras por la mitad a lo largo, con el color hacia afuera, y pégalas. Dobla el guardamonte por las líneas cortas para formar una U con pestañas. En el gatillo, dobla hacia atrás una pestaña de 8 mm y curva un poco el extremo largo con el dedo.

Armar

25. Cañón sobre el bloque. Pon pegamento en la parte de arriba del bloque, junto a la tapa blanca, en 5 cm. Coloca encima el cañón con los trocitos de cinta hacia un lado, para que el pegamento quede sobre el papel: el extremo trasero del cañón queda a 5 cm de la tapa y el resto del cañón sale hacia adelante.
26. Monturas y rayas. Pon pegamento en las monturas y envuélvelas sobre el cañón hasta los lados del bloque: una en el extremo trasero del cañón y la otra a un dedo de distancia hacia adelante. Las rayas de la culata van una en cada lado, en diagonal, con el extremo de arriba hacia el cañón.
27. Guardamanos. Pega el guardamanos debajo del cañón, justo contra el extremo blanco del bloque: pon pegamento en la línea de contacto y presiona 30 segundos.
28. Riel de mira. Pega el riel de mira encima del cañón con el extremo de los cortes hacia atrás: los cortes miran hacia un lado y el extremo trasero del riel queda a 4 cm del extremo trasero del cañón.
29. Anillos de cinta. Envuelve el cañón, el riel de mira y el guardamanos juntos con dos anillos de cinta: uno en la mira y otro a 1 cm delante de los cortes del riel. La cinta los sujeta mientras se seca el pegamento y después, cuando jala la banda elástica.
30. Guardamonte y gatillo. Pega las pestañas del guardamonte por debajo del bloque, a 4 mm del extremo blanco. El gatillo va dentro del guardamonte, con la pestaña contra el bloque y la punta hacia adelante.
31. Émbolo. Mete el émbolo en el cañón por atrás, con los cortes hacia atrás: los cortes miran hacia un lado, como en el riel. La cola sobresale del cañón 4.5 cm.
32. Banda elástica. Pasa la banda elástica por los cortes del riel. Lleva las dos hebras hacia atrás, por los lados del cañón, y engánchalas en los cortes del émbolo. Cubre ambos extremos con un trozo pequeño de cinta para que la banda no se salga.

Disparar

33. Carga la escopeta. Mete un dardo en la boca del cañón con la cola turquesa hacia adentro y empújalo hasta el émbolo: la punta sobresale 0.5–1 cm. No empujes más, o el émbolo se irá hacia atrás.
34. Disparo. Sujeta la escopeta por el bloque, con el cañón recto o un poco hacia arriba. Jala el émbolo de la cola 5 cm y suelta: lanzará el dardo fuera del cañón.

Listo. La escopeta está lista. Apunta a una caja o a un vasito de papel, no a personas ni animales.
